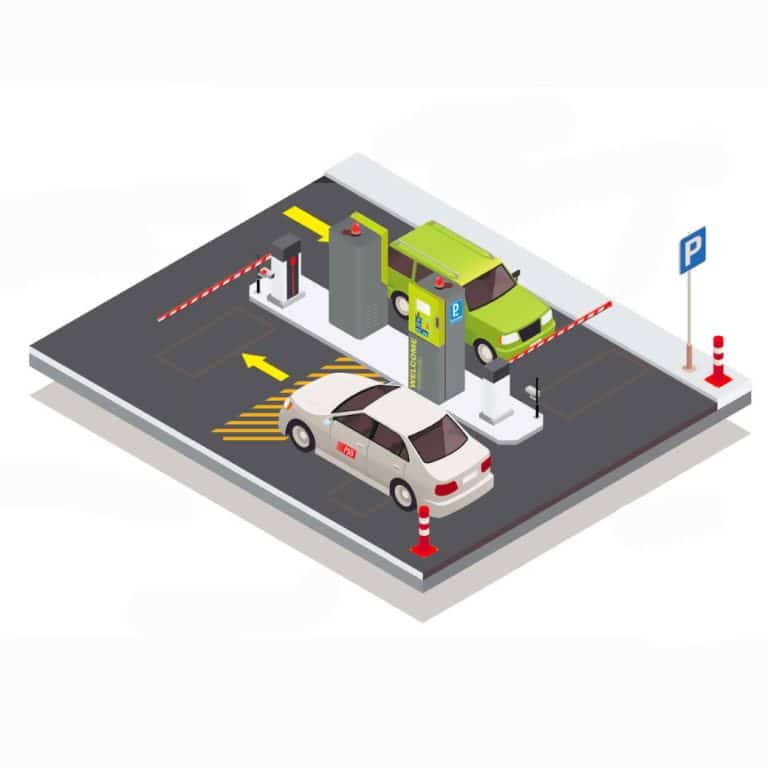

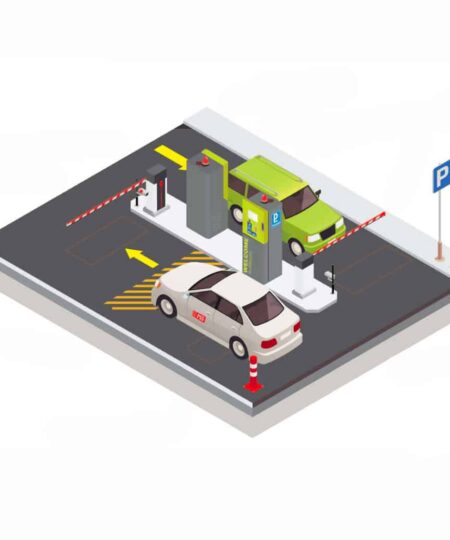

แบบที่ 1 ทางเข้า – ออก อยู่ตำแหน่งเดียวกัน

อุปกรณ์ที่ต้องใข้

1. ชุดควบคุมทางเข้า จ่าย Ticket – 1 ตู้

2. ชุดควบคุมทางออก – 1 ตู้

3. กล้องอ่านป้ายทะเบียน (LPR) – 2 ตัว ทางเข้า – ออก

4. Loop Detector ฝังพื้น สำหรับตรวจจับยานพาหนะ – 2 จุด ทางเข้า – ออก

5. Photo Sensor สำหรับป้องกันระบบไม้กั้นตีรถ – 2 จุด ทางเข้า – ออก

6. Mifare Member Reader เครื่องอ่านบัตร สำหรับสมาชิก – 2 จุด ทางเข้า – ออก

7. Barrier Gate (ตู้ไม้กั้น) – 2 ตัว ทางเข้า – ออก

8. สปอร์ตไลท์พร้อมปุ่มเปิด-ปิด – 2 ชุด ทางเข้า – ออก

9. Support Tower เสาเหล็กสำหรับติดกล้องอ่านป้ายทะเบียน – 2 ต้น ทางเข้า – ออก

10. ยางชะลอความเร็ว ป้องกันรถขับชนไม้กั้น ขนาด 3 เมตร – 2 จุด ทางเข้า – ออก

11. กระดาษความร้อน หรือ บัตร – ตามจำนวนที่ลูกค้าต้องการ

แบบที่ 2 ทางเข้า 1 ตำแหน่ง แบบไม่ใช้คน

อุปกรณ์ที่ต้องใข้

1. ชุดควบคุมทางเข้า จ่าย Ticket – 1 ตู้

2. กล้องอ่านป้ายทะเบียน (LPR) – 1 ตัว

3. Loop Detector ฝังพื้น สำหรับตรวจจับยานพาหนะ – 1 จุด

4. Photo Sensor สำหรับป้องกันระบบไม้กั้นตีรถ – 1 จุด

5. Mifare Member Reader เครื่องอ่านบัตร สำหรับสมาชิก – 1 จุด

6. Barrier Gate (ตู้ไม้กั้น) – 1 ตัว

7. สปอร์ตไลท์พร้อมปุ่มเปิด-ปิด – 1 ชุด

8. Support Tower เสาเหล็กสำหรับติดกล้องอ่านป้ายทะเบียน – 1 ต้น

9. ยางชะลอความเร็ว ป้องกันรถขับชนไม้กั้น ขนาด 3 เมตร – 1 จุด

10. กระดาษความร้อน หรือ บัตร – ตามจำนวนที่ลูกค้าต้องการ

แบบที่ 3 ทางออก 1 ตำแหน่ง แบบไม่ใช้คน

อุปกรณ์ที่ต้องใข้

1. ชุดควบคุมทางออก – 1 ตู้

2. กล้องอ่านป้ายทะเบียน (LPR) – 1 ตัว

3. Loop Detector ฝังพื้น สำหรับตรวจจับยานพาหนะ – 1 จุด

4. Photo Sensor สำหรับป้องกันระบบไม้กั้นตีรถ – 1 จุด

5. Mifare Member Reader เครื่องอ่านบัตร สำหรับสมาชิก – 1 จุด

6. Barrier Gate (ตู้ไม้กั้น) – 1 ตัว

7. สปอร์ตไลท์พร้อมปุ่มเปิด-ปิด – 1 ชุด

8. Support Tower เสาเหล็กสำหรับติดกล้องอ่านป้ายทะเบียน – 1 ต้น

9. ยางชะลอความเร็ว ป้องกันรถขับชนไม้กั้น ขนาด 3 เมตร – 1 จุด

ระบบจัดการผู้มาติดต่อ (Visitor Manament System) จะแบ่งได้ 2 แบบ คือ

1. แบบสมาชิก (Members) คือผู้ที่มีบัตรเข้า และ ออกที่จอดรถเป็นประจำ

1.1 สมาชิกจะมีบัตร Smart Card และ Mifare ซึ่งอาจจะใช้บัตรเดียวกันกับที่เข้า -ออก อาคาร (Key Card) หรือใช้ระบบกดรีโมทระยะไกล (RF Remote) เพื่อสั่งเปิดระบบได้โดยแบ่งเป็น 2 กลุ่มย่อย คือ

• กลุ่มที่จอดรถฟรีโดยไม่เสียค่าใช้จ่ายใดๆทั้งสิ้น (VIP Card)
• กลุ่มเสียค่าบริการที่จอดรถแบบกำหนดอายุเวลาการจอดได้ (Prepaid Card)

2. แบบบุคคลภายนอกหรือผู้มาติดต่อธุรกิจ (Visitors) คือ ผู้ที่ไม่มีบัตรเข้า – ออก

2.1 ผู้ติดต่อต้องรับบัตร ความถี่ Mifare, Proximity หรือ กระดาษ BarCode Slip ตรงจุดทางเข้า และต้องคืนบัตรตรงจุดทางออก

2.2 สามารถกำหนดให้เข้าได้ตามจุดที่ต้องการ

2.3 กำหนดเงื่อนไขการเสียค่าที่จอดรถในรูปแบบต่างๆได้ เช่น

• Web Payment – ชำระโดยการจ่าย Online ด้วยการ Scan QR Code ที่บัตรจอดรถ
• AUTOMATIC PAYMENT MACHINE – ชำระโดยสแกนผ่านตู้ที่ทางเจ้าของสถานที่กำหนด
• Mobile Handheld – ชำระโดยการจ่ายกับ เจ้าหน้าที่โดยตรง

มีระบบ Intercom สามารถพูดคุย โต้ตอบกับเจ้าหน้าที่ได้

• รองรับการช่วยเหลือฉุกเฉินที่ตู้ควบคุม
• พูดคุย สื่อสาร 2 ทาง กับเจ้าหน้าที่
• เจ้าหน้าที่สามารถสั่งเปิดไม้กั้นได้ในระยะไกล
• สามารถตรวจสอบทะเบียน บัตร การจ่ายเงินได้ แบบ Real Time
• เชื่อมต่อด้วยระบบ WIFI กับเจ้าหน้าที่ ไม่จำเป็นต้องประจำอยู่ที่ตู้คอนโทรล

ระบบควบคุม เข้าออกแบบอัจฉริยะ

• สามารถรองรับการใช้งานจำแนกประเภทผู้ใช้บริการ เข้า-ออก แบบ Visitor
• สามารถรองรับระบบสมาชิก (Member, VIP)
• สามารถจัดเก็บข้อมูลการเข้าออกลานจอดรถ พร้อมบันทึกรูปภาพได้
• สามารถกำหนดทะเบียนรถของสมาชิกที่สามารถเข้าจอดได้
• สามารถสั่งเปิดปิด ไม้กั้นอัตโนมัติได้
• สามารถรองรับการทำงานกับเครื่องอ่านได้หลายประเภท เช่น Proximity, BarCode, QR Code, RFID
• สามารถแสดงทะเบียนที่ระบุ และ ค่าบริการ ผ่าน LED Display ได้

เพิ่มความปลอดภัย ควบคุมการเข้า-ออก ได้ในทันที

• สามารถตรวจสอบข้อมูลที่ทำรายการเข้าที่จอดรถได้ หรือ ระงับการใช้บัตรได้ในกรณีเกิดเหตุการณ์ต่างๆ เช่นบัตรหาย
• บัตรจอดรถที่มีสถานะ ระงับการใช้งาน หรือ บัตรนอกระบบ ไม่สามารถนำมาทำรายการเข้าออกได้
• สามารถบันทึกข้อมูลลงบัตรได้ (กรณีบัตร RFID) และสามารถกำหนด จำนวนช่องจอดแต่ละอาคารได้
• สามารถใช้ E-Stamp เพื่อใช้ส่วนลดได้
• สามารถเปิดไม้กั้นกรณีพิเศษทีละรายการได้
• สามารถใช้งานได้ในกรณีระบบสื่อสารไม่สามารถใช้งานได้ (Offline Mode)

ไม่ต้องเปิดกระจก ไม่ต้องทาบบัตร จำทะเบียน และออกได้เลย!

• เมื่อกล้องตรวจจับเลขทะเบียนแล้วพบว่าตรงกับฐานข้อมูล ระบบจะทำการอนมัติและส่งสัญญาณไปที่ไม้กั้นให้เปิดทันที
• ในกรณีที่มียอดค่าบริการเป็น 0 บาท สามารถเลือกให้โปรแกรมทำงานอัตโนมัติได้
• มีระบบแจ้งเตือนให้ผู้ใข้ทราบนกรณีเกิดควาามผิดพลาดต่างๆ
• มีระบบแจ้งเตือนสำหรับสมาชิกในกรณีบัตรใกล้จะหมดอายุการใช้งาน และ หมดอายุใช้งานแล้ว
• สามารถรองรับกล้องมากกว่า 1 ตัว
• สามารถเลือกรูปแบบการพิมพ์ใบเสร็จได้ 2 แบบ คือ ไทยและอังกฤษ
• สามารถพิมพ์ Ticket สำหรับทางเข้า หรือ ใบเสร็จอย่างย่อ ย้อนหลังสำหรับรายการล่าสุดได้ที่เครื่องทางเข้า – ออก

• สามารถยกเลิกรายการรับเงินในขณะทำรายการล่าสุดได้ในกรณีที่เกิดเหตุสุดวิสัย ทั่งบันทึกข้อมูลเก็บไว้สำหรับตรวจสอบ
• สามารถรองรับระบบตราประทับ, บัตรคูปองส่วนลดสามารถรองรับระบบ E-Stamp
• สามารถสรุปยอดเงินแต่ละประตูได้
• สามารถกำหนดจำนวนการใช้ตราประทับต่อวันได้
• สามารถกำหนดอัตราค่าบริการเป็นช่วงเวลา ได้มากกว่า 1 ช่วงในหนึ่งวัน
• สามารถกำหนดรูปแบบอัตราค่าบริการได้หลายรูปแบบ เช่น ทั่วไป (ชม./บาท) เหมาจ่าย อัตราก้าวหน้า
• สามารถกำหนดค่าปรับบัตรหายแยกตามประเภทได้
• สามารถตรวจสอบบันทึกการใช้งานของผู้ใช้งานโปรแกรมได้
• สามารถกำหนดสิทธิการใช้ประตูของบัตรแต่ละบัตรได้
• สามารถกำหนดผู้ใช้งานได้ไม่จำกัด

• รองรับการบริหารจัดการข้อมูลด้วยป้ายทะเบียน ทำงานร่วมกับกล้องในการบันทึกภาพคนขับลงฐานข้อมูล
• สามารถจัดทำรายงานต่างๆได้ เช่น รายงานข้อมูลสมาชิก รายงานข้อมูลบัตร
• รายงานการเข้าออกที่จอดรถประจำวัน หรือ ตามช่วงเวลาที่ต้องการ
• รายงานบันทึกภาพของผู้ใช้งานจณะรับบัตรจอดรถ หรือ ตามช่วงเวลา บันทึกลงระบบพร้อมอ่านป้ายทะเบียน จากกล้องตรวจจับป้ายทะเบียน
• รายงานบัตรสูญหาย
• รายงานการเปิดไม้กั้นกรณีพิเศษ
• รายงานรถคงค้าง การเข้า ออกที่จอดรถ ดูจำนวนรถตามช่วงเวลาได้
• รายงานการใช้ตราประทับ หรือ รายงานการใช้คูปอง ดูรายงานจำนวนรุตามประเภทบัตรได้
• รายงานสรุปยอดจำนวนรถเข้า -ออก รายวัน จำนวนรถค้างออกสะสมตามช่วงเวลา

• ระบบรายงานการเงิน และ ภาษี อัตโนมัติแบบ Real Time ลดภาระพนักงานบัญชีมาแยกบิลสรุป ควบคุมการเงินไม่มีรั่วไหล
• รายงานภาษีขายค่าบริการจอดรถ
• สรุปรายงานภาษีขายค่าบริการจอดรถ
• รายงานสรุปรายได้และจำนวนรถเข้า-ออกที่จอดรถ
• รายงานสรุปคำนวณอัตราค่าจอดรถ
• รายงานสรุปค่าจอดรถรายวัน แยกตามพนักงานเก็บเงิน
• สรุปยอดนำส่งรายได้ค่าที่จอดรถ

เชื่อมต่อการทำงานด้วยระบบ WIFI ไม่ต้องใช้สาย LAN

• ประหยัดงบประมาณการเดินสาย LAN ลูกค้าเตรียมเรื่องสายไฟก็เพียงพอ
• ใช้ 4G WIFI ในการเชื่อมต่อระบบ
• ไม่ต้องเซาะพื้น ไม่ต้องเสียค่าติดตั้งมหาศาล
• อยู่ใกล้ไกลขนาดไหน ระหว่างไม้กั้นก็สามารถเชื่อมต่อได้
• ไม่จำกัดจำนวนตู้ไม้กั้นรถ ไม่จำกัดพื้นที่
• ไม่ต้องเดินสายมาที่ Computer หรือ ห้อง Control ใช้ WIFI ในการสื่อสาร

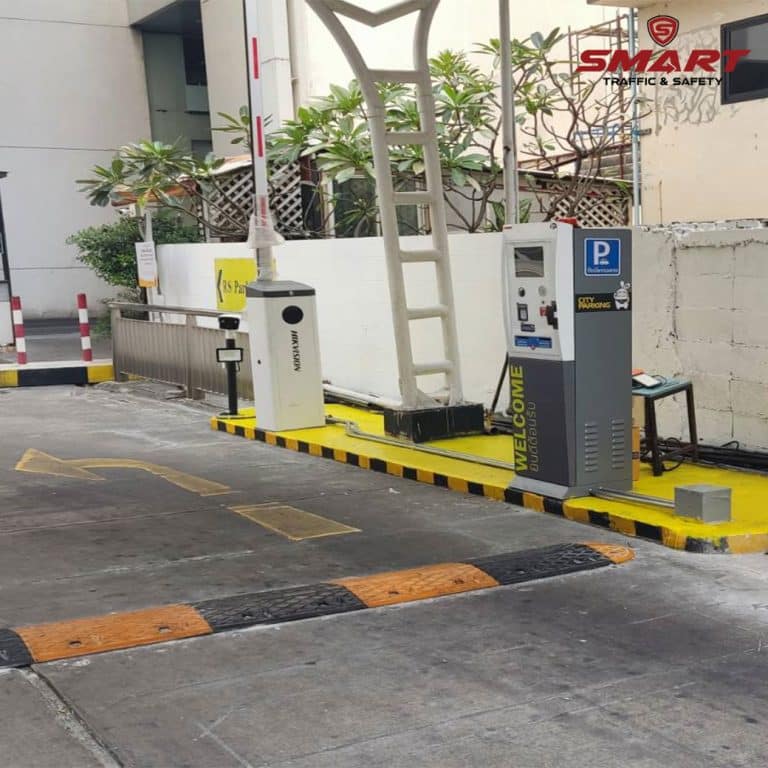

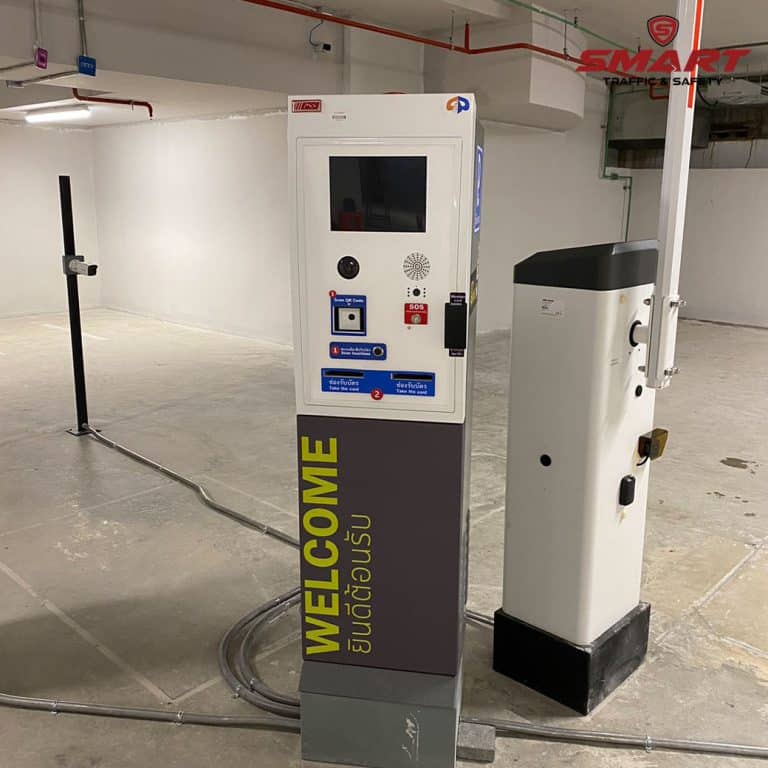

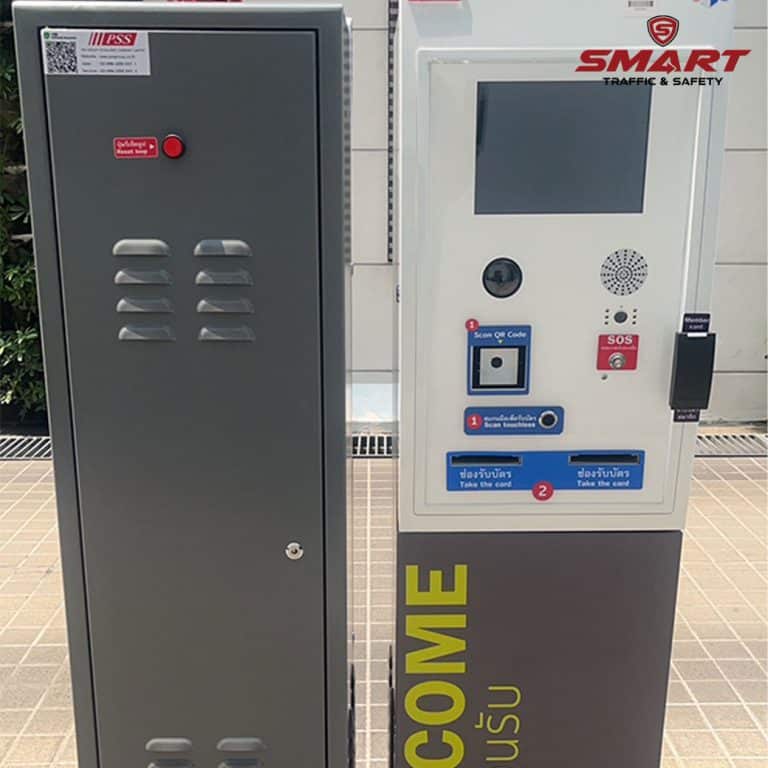

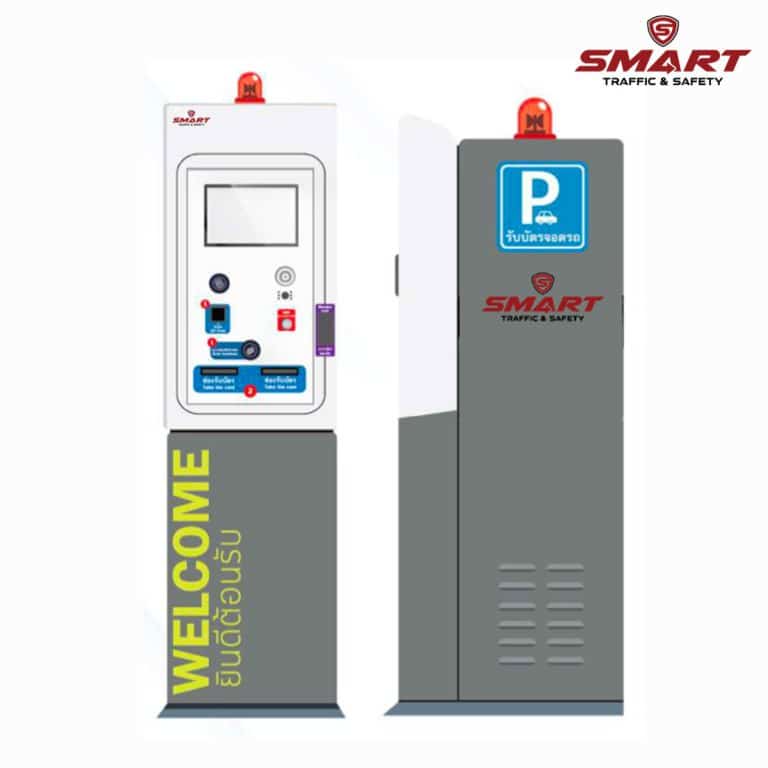

AUTO ENTRY&EXIT STATION

• เมื่อรถเข้าช่องทางเข้า จะทำการจ่าย Tickket โดยอัตโนมัติ เมื่อรถเข้าช่องทางออกต้องสแกน QR Code Loop จะมีส่วนร่วมซึ่งจะระบุว่ารถกำลังเข้าใกล้
• จอแสดงผล LCD/LED แบบเรืองแสงที่สว่างสดใสและการสั่งงานด้วยเสียง
• ใช้งานร่วมกับตู้ไม้กั้น และอุปกรณ์ต่อพ่วงอื่นๆ
• มาตรฐาน IP 55 ผ่านการรับรอง CE
• น้ำหนักสุทธิ : 30 Kgs
• ใช้กำลังไฟ : 220-240V:10%, 110V+1%, 50๐ Hz
• วัสดุ : เหล็กกัลวาไนซ์ พร้อมเคลือบพาวเดอร์โค้ท
• ขนาด : หน้ากว้าง 40 Cm. ด้านลึก 41 Cm. สูง 145 Cm.
• มีเครื่องปริ๊น Tickket 2 ตัว ป้องกันเสียหายหน้างาน

LICENSE PLATE REFCOGNITION

• ความละเอียดสูงสุด 1920 x 1200 พร้อมวีดีโอแบบ Real Time
• รองรับการจดจำป้ายทะเบียนที่สกปรก
• รองรับการอ่านป้ายทะเบียน รถเข้าออกจำนวนหลายคัน
• ไฟ LED IR ประสิทธิภาพสูง
• ความละเอียด 4MP ( 2688 × 1520 )
• ขนาด 18.9 × 14.5 × 14.3 เซนติเมตร
• เลนส์ 3.1 mm. – 6 mm.
• มุมมอง แสงสีขาวและอินฟาเรด
• การบีบอัดไฟล์ : H.265
• มาตรฐานการกันน้ำ : IP67, IK10

BARRIER GATE

• การแปลงความถี่ DC สามารถปรับความเร็วขึ้น และ ลงได้ อย่างอิสระ
• ตัวไม้กั้นสามารถขึ้นได้ด้วยความเร็วสูงเพื่อให้รถผ่านได้อย่างรวดเร็ว
• ตัวไม้กั้นสามารถตกลงมาในความเร็วต่ำ เพื่อหลีกเลี่ยงการชนรถและคนเดินเท้า
• ระดับการป้องกันสูง ผลิตด้วยเหล็กแผ่นรีดเย็นขนาด 2 มม. ที่ควบคุมด้วยตัวเลขอย่างแม่นยำ พื้นผิวเคลือบด้วยผงพลาสติกที่ป้องกันรังสี UV ป้องกันไฟฟ้าสถิตย์ ไม่ลอกและไม่ซีดจาง
• ระดับกันฝุ่นและกันน้ำเป็นไปตาม IP54
• โหมดการควบคุมหลายโหมด ลำดับความสำคัญที่เพิ่มขึ้น สามารถควบคุมไม้กั้นได้ผ่าน รีเลย์รีโมทคอนโทรล และคำสั่ง Software
• ไฟแสดงสถานะในตัว ซึ่งสามารถแสดงสถานะของประตูรั้ว เพื่อเพิ่มความปลอดภัย สีเขียวหมายถึง ประตูรั้วเปิดจนสุดและสามารถผ่านได้ สีแดงหมายถึง ประตูกั้นเปิดหรือเปิดอยู่ครึ่งหนึ่ง และรถต้องรอ
• ป้องกันการควบแน่น มอเตอร์ไฟฟ้ามีการใช้พลังานต่ำ แม้ว่าประตูไม้กั้นจะไม่อยู่ในสถานะทำงาน ซึ่งจะทำให้มอเตอร์อยู่ในอุณหภูมิปกติ ดังนั้นแม้ในสภาพอากาศหนาวเย็น น้ำมันหล่อลื่นจะไม่ถูกแช่แข็ง เพื่อรับประกันการทำงานปกติของประตูกั้น
• ถึงแม้ไฟดับ ยังสามารถใช้เครื่องมือเพื่อให้ประตูกั้นทำงาน
• ทิศทางของไม้กั้นสามารถปรับได้จาก ซ้ายไปขวา หรือ ขวาไปซ้าย

Loop Detector

• ปรับความเร็วในการตรวจจับได้ถึง 4 ระดับ
• ปรับคลื่นสัญญาณความถี่ได้ 4 ระดับ เพื่อป้องกันการรบกวนสัญญาณ
• สามารถกำหนด ระดับความไวในการตรวจจับ
• มี Puls Relay
• ระบบเป็นมิตรกับการบริการ

ระบบ WEB STAMP

• พอกันทีกับการใช้หมึก Stamp บัตรจอดรถ
• พอกันทีกับการต้องคำนวณว่าร้านค้าไหนบ้าง Stamp บัตรจอดรถลูกค้าไปเท่าไหร่
• พอกันทีกับให้พนักงานบัญชีมานั่งแยกบัตรกระดาษ ว่าเป็นของร้านค้าไหน
• การเข้าใช้งาน Web Stamp ผ่าน Browser ของแต่ละอุปกรณ์
• สะดวก รวดเร็ว ใช้งานง่าย เข้าถึงทุกอุปกรณ์
• ผู้ใช้งานสามารถตรวจสอบได้ด้วยตนเองว่าประทับตราส่วนลดไปแล้วก่ีรายการ
• มาพร้อมระบบรายงานการ Stamp และ คำนวณเรื่องรายได้ ส่วนลดอัตโนมัติ
• ดู Report การ Stamp ได้แบบ Real Time พร้อมคำนวณภาษีให้

Web Payment

• รองรับการชำระหลายช่องทาง
• สะดวกรวดเร็วใช้งานง่าย เพียงแค่ Scan QR Code
• สามารถจัดเก็บใบเสร็จได้
• แสดงข้อมูลเข้า – ออกครบถ้วน
• ประหยัดเวลาการต่อคิวชำระเงิน

AUTOMATIC PAYMENT MACHINE

• หน้าจอสัมผัส LCD ขนาด 15.6 นิ้ว
• การชำระเงินด้วยระบบ QR Code, E-Wallet
• รองรับใบเสร็จขนาด 57×80 มม. (กว้างxยาว)
• รองรับการเชื่อมต่อ USB, LAN, Internet
• รองรับเสียงแนะนำการใช้บริการ
• รองรับการเชื่อมต่อรูปแบบ On-Cloud / On-Premise
• รองรับการสำรองไฟ 15 นาที
• สามารถเช็คสถานะค่าจอดรถได้

Sunmi V2 Android POS พร้อมเครื่องพิมพ์ใบเสร็จขนาด 2 นิ้วในตัว

• หากมีลูกค้าลืมบัตร หรือ ทำบัตรหาย ไม่ต้องกังวล สามารถให้เจ้าหน้าที่ชำระค่าจอดออกใบเสร็จได้ ผ่านระบบ Handheld
• CPU Quad Core Processor 1.3 GHz
• จอสัมผัส ขนาด 5.45 นิ้ว แบบ HD+
• ความละเอียดหน้าจอ 1440×720 18:9 แบบ IPS
• ระบบปฏิบัติการ Android 7.1
• RAM : 1 GB
• ROM : 8 GB
• เครื่องพิมพ์ใบเสร็จในตัวแบบไม่ใช้หมึกขนาด 2 นิ้ว
• รองรับกระดาษขนาด 57×40 mm (สูงสุดที่ 57x50mm)
• มีแบตเตอร์รี่ในตัว 2580mAh พกพาได้
• ใส่ Sim ได้ รองรับอินเตอร์เน็ท 4G
